FFM 型防护电容器可与高压电阻串联构成RC过电压吸收装置，适用与交流35KV 输配电系统中吸收因真空断路器( 或其它不重击穿的开关)开合时产生的过渡过电压，以保护系统内高压电器产品受电压的损害，本产品还可当作高压电容在其他场合下使用。

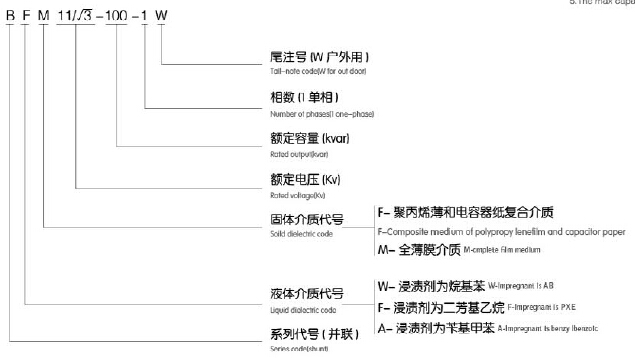

型号说明 model meanings
主要技术指标 main techniqueindessign
1. 电容偏差-5~+10%；
2. 损耗角正切值tan δ<0.05%；
3. 电介质的电容强度2.15μ，历时1min；
4. 其余技术要求均按照《GB.T4704-32 高压并联电容器》。
1.Capacitance Deviation:-5~+10% ;
2.Tangent of Loss Angle tanδ<0.05% ;
3.Electrical Strenth of Dielectric Medium 2.1 5μ Last a period of time:1min;
4.The other technology requirementis accordingto" GB.T4704-32High Voltage Shunt Capacitor".
使用条件 servicecondition
1. 电容器安装运行的海拔高度不超过1000m，环境空气温度为-40~+40℃。相对湿度不大于90%。
2. 安装场所应无腐蚀气体、蒸气和导电性或爆炸性尘埃，并无剧烈的机械振动。
3. 电容器投入运行时，其端子上的剩余电压不超过额定电压的10%。
4. 过载荷
4.1 稳定过电压
续运行电压时1.00μn，并能在1.2μn，工频过电压下长期运行。
4.2 操作过电压
电容器的承受不重击穿开关所产生的1.5μn 的过渡过电压( 峰值）。
4.3 稳态过电流
电容器能在1.5In 稳态过电流下运行，这个过电流是由于谐波及，最大容差和高至1.2In 的过电流共同作用的结果。
